Co to jest konstrukcja stalowa typu H?

1. Opis produktu

Konstrukcja stalowa typu H to nowy budowlany produkt. Obecnie hala przemysłowa używa konstrukcji stalowej typu H jako ramy głównej; będzie to produkt zastępujący tradycyjne budynki z betonu.

Struktura z H-kształtnego stalowego profilu wymaga mniej czasu na montaż. Belka i kolumna są prefabrykowane w linii produkcyjnej. Elementy struktury są lekkie, więc gdy prace fundamentowe są gotowe, można rozpocząć montaż. Dzięki połączeniu śrubowemu między elementami struktury, instalacja na miejscu pracy może być znacznie szybsza. Ponadto ta struktura może być również spawana, a połączenie spawane nie pęknie w przyszłości.

Struktura z H-kształtnego stalowego profilu może być szybko montowana i demontowana. W porównaniu do budynku betonowego, montaż może trwać połowę czasu niż w przypadku budynku betonowego tej samej wielkości, a koszty mogą zostać obniżone o 20% do 30%. Podczas demontażu budynku prawie cała struktura może być ponownie wykorzystana w nowym projekcie.

Ze względu na dużą wytrzymałość konstrukcji stalowej, ma ona dobre właściwości sprężyste. Element konstrukcyjny jest mały i lekki, a podczas działania tego samego zewnętrznego obciążenia, sama konstrukcja jest lżejsza i może być rozszerzana o większy rozpiętość, przy tym zajmuje ona mało miejsca podczas pakowania i transportu. Dzięki swojej plastyczności i wytrzymałości konstrukcja może oprzeć się silnym siłom i obciążeniom ruchomym, dlatego jest stosowana w strefach trzęsień ziemi.

To budynki mogą odpowiadać różnym warunkom klimatycznym i zazwyczaj są budowane jako duże hale produkcyjne czy fabryki.

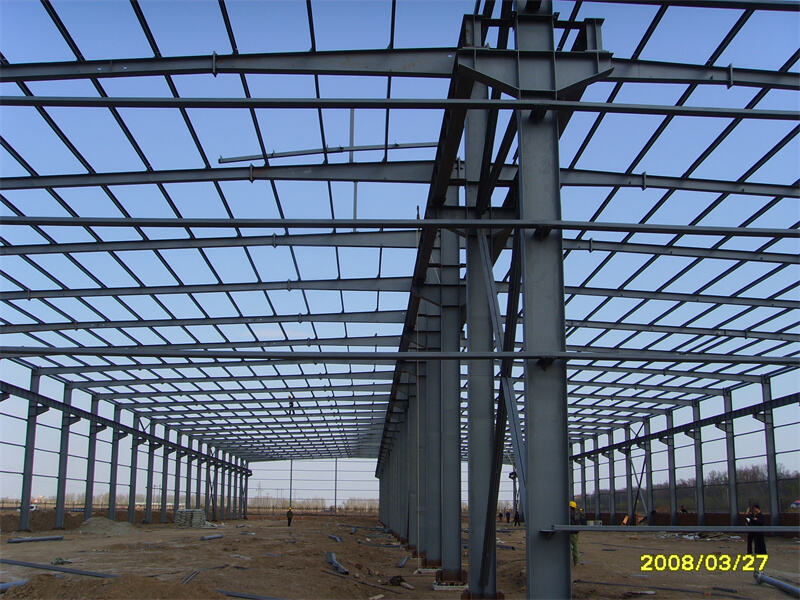

2. Zdjęcie budynku

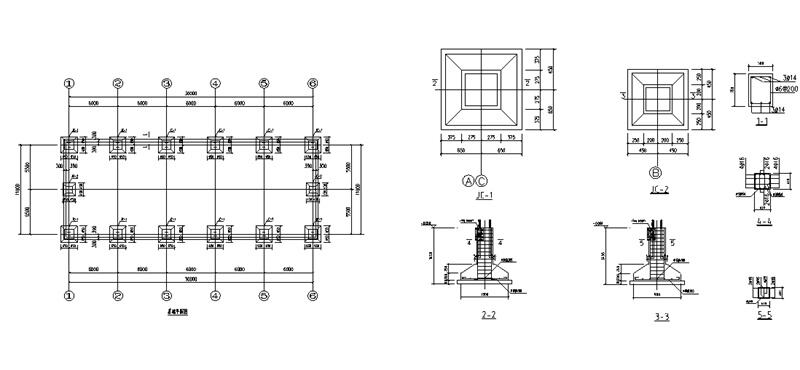

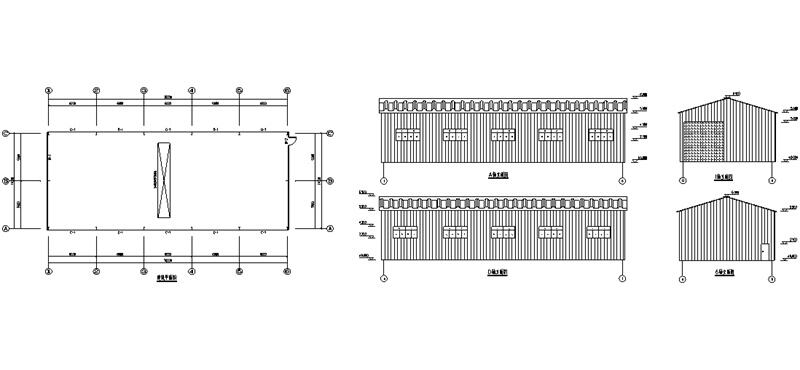

3. Plan konstrukcyjny

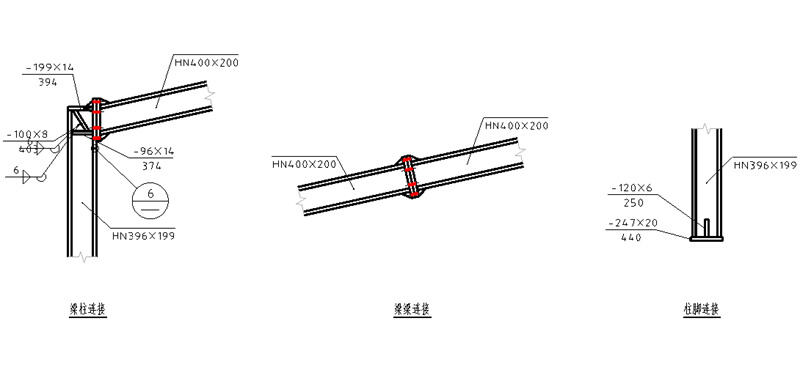

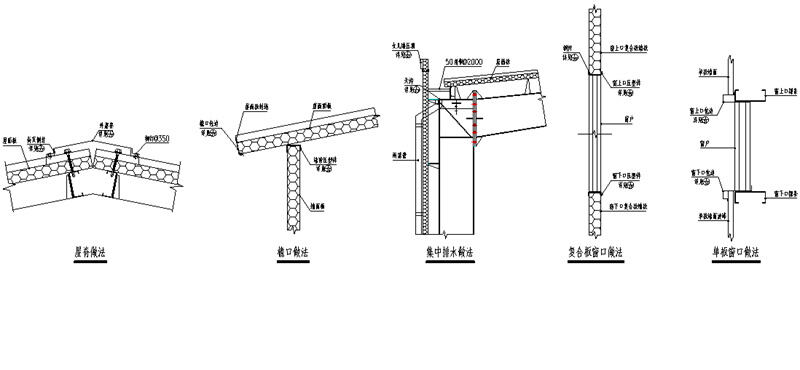

4. Prezentacja połączeń



5. Specyfikacja Techniczna

Specyfikacja Techniczna Konstrukcji Stalowych Typu H
- Nie, nie.	Element	Imię	Specyfikacja
1	Główny składnik	Długość	Długość nie ma ograniczeń
2		Szerokość	Pręt jednokrotny nie powinien przekraczać 30m.
3		Wysokość	Ze względu na ograniczenia rozmiaru kontenera do transportu, wysokość grzbietu powinna być mniejsza niż 12m.
4		Kolumna	Wykonany z spawanej blachy stalowej, numer kodu to Q345 lub Q235.
5		Pasek dachowy	Wykonany z spawanej blachy stalowej, numer kodu to Q345 lub Q235.
6		Płatew	Stal C160, T=2.5MM, Q235/Q195
7		Ściana zewnętrzna	Stal C160, T=2.5MM, Q235/Q195
8		Panel ścienny	Panel trójwarstwowy z blachy kolorowej, blacha kolorowa jednowarstwowa
9		Panel dachowy	Panel trójwarstwowy z blachy kolorowej, blacha kolorowa jednowarstwowa
10		Drzwi	Drzwi suwane z paneli trójwarstwych z blachy kolorowej, drzwi jednoskrzydłowe, drzwi dwuskrzydłowe.
11		Okno	Okno PVC lub okno z blachy kolorowej (suwne, otwierane na oścież, otwierane do góry)
12	Akcesoria	Strop	Płytka absorpcyjna z wełny mineralnej, sufit z PVC, płyta aluminiowa
13		Zażycie wody i kanalizacja	Możemy zaproponować plan, projekt i inżynierię
14		Elektryka	Możemy zaproponować plan, projekt i inżynierię
15	Dane strukturalne	Obciążenie użytkowe dachu	Mniej niż 120kg/㎡. Używanie paneli sandwichesowych z blachy kolorowej do utrzymania.
16		Opor wiatrowy	120km/㎡
17		Natężenie sejsmiczne	8 stopni
18		Życie techniczne konstrukcji	25 lat

6. Prace nad podłogami i fundamentami budynku

a. Oddzielny fundament i podłoga betonowa

Opis projektu:

1. Fundacja może być z bloków betonowych lub pasem betonowym.

2. Materiał fundacji powinien być wyższej jakości niż standardowy: Beton C25.

3. Wysokość podłogi wewnętrznej powinna być o 0,2m wyższa niż wysokość podłogi zewnętrznej.

4. Wytrzymałość podłogi na obciążenie powinna wynosić więcej niż 8t/m2.

5. Płaskość pozioma powinna wynosić mniej niż ±5mm.



7. Wprowadzenie do charakterystyki i funkcji budynku

a. Bezpieczeństwo konstrukcji

Konstrukcja składa się z ramy stalowej, spełniającej wymagania projektowe konstrukcji budowlanej.

b. Szybka instalacja

Dziesięć osób może zakończyć montaż 1000 metrów kwadratowych w ciągu 20 dni.

c. Wygodne opakowanie

Przed zaprojektowaniem struktury uwzględniono zarówno opakowanie, jak i transport. Ładunek może zająć maksymalną przestrzeń podczas ładowania.

d. Struktura odporna na wodę

Dzięki użyciu materiału chroniącego przed wodą - panelu sandwiches z blachy kolorowej, nie ma potrzeby wykonywania specjalnego zabiegu przeciwko przeciekaniu deszczu.

e. Izolacja grzewcza

Jeśli wymagana jest izolacja grzewcza, materiał konstrukcyjny może wykorzystywać panel trójwarstwowy z blachą kolorową z izolacją z wełny mineralnej lub wełny szklanej.

f. Ściśle utworzona struktura i antykorozyjna

Projekt struktury jest standardowy. Powierzchnia jest pomalowana wysokiej jakości farbą antyrdzewiejącą. Panel trójwarstwowy sam w sobie dobrze odpiera korozję.

g. Płynność w projekcie

Długość i szerokość mogą być dostosowywane, aby spełniać różne wymagania, a drzwi i okna mogą być umieszczone w dowolnym miejscu. Ponadto wnętrze budynku może mieć ściany oddzielające w różnych punktach.
